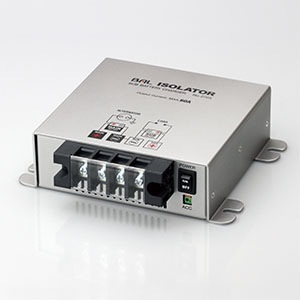

大橋産業|アイソレーター|2705
大橋産業|アイソレーター|2705大橋産業|アイソレーター|2705大橋産業|アイソレーター|2705大橋産業|アイソレーター|2705大橋産業|アイソレーター|2705
大橋産業
アイソレーター
BAL
2705
会員様web価格 18,190 円 (税込)
さらに 182 ポイント進呈
カートにいれる

 お気に入りに登録
 メーカーページへ

お取り寄せ お取り寄せ
返品種別A  (詳しくはこちら
日本全国配送無料
2017年02月 発売

昇圧回路で適切に電力供給!

◆製品概要
・アイソレーターとはサブバッテリーチャージャーや走行充電器とも呼ばれ、
エンジン稼働中にオルタネーターで発電された電力を、
車両搭載バッテリーとサブバッテリーへ適切に区別して電力供給するための機器です。

・サブバッテリーに高出力のインバーターやDC12V機器を接続して使用した際に、
サブバッテリーの電力低下をメインバッテリーから補う役割があります。
またエンジン稼動時には、オルタネーター+メインバッテリーにより、
より高出力の負荷を長時間使用すりことができます。

・メインバッテリーとサブバッテリーの状態を認識し2タイプ(直結/昇圧)の回路で出力します。

◆アイソレーターの使用接続
メイン、サブバッテリーの間にアイソレーターを接続します。
メインとサブはアイソレータ内部で並列接続されます。

◆アイソレーターによるサブバッテリー充電
・自動車のオルタネーターの発電によってメインバッテリーが充電されます。
その際に余った電力をサブバッテリーに供給して充電を行います。
メインバッテリー>アイソレーター>サブバッテリー間でケーブル抵抗などによる電圧効果が発生するため、
サブバッテリーはメインバッテリーより低い電圧でしか充電することができません。

・メインバッテリーとサブバッテリーの電圧差がDC1V以上の時は直結回路により
最大60Aの電流でサブバッテリーを充電します。

・アイドリングストップ車や充電制御車でメインバッテリーの充電が行われていない時でも
メインバッテリーの電圧がDC11.5V以上の時は
サブバッテリーへの電力供給を行います。
※エンジン始動状態(ACCオン)の場合

◆昇圧回路で適切に電力供給!
◆メインバッテリーとサブバッテリーの状態を認識し、2タイプ(直結/昇圧)の回路で出力
◆メインバッテリー優先の各種保護回路
◆ACC電源との連動が可能
◆最大出力60A
■ 仕 様 ■
  • 入力電圧:DC12V(範囲:DC11.5V〜DC18V)
  • 入力電流:最大90A
  • 出力電圧:最大DC15V(昇圧時)
  • 出力電流:最大60A(直結時)/ 最大10A(昇圧時)
  • 待機電流:電源ON時 30mA未満 / 電源OFF時 1mA未満
  • 回路方式:P.W.M方式
  • 接続方式:バッテリー直結方式
  • 使用環境温度:−20℃〜40℃
  • ヒューズ:5A(逆接続)/ 30A×3(入力)/ 15A(出力)
  • 保護回路:入力過電流保護回路・出力過電流保護回路・入力低電圧保護回路・高電圧保護回路・逆接続保護回路・温度保護回路
  • 本体サイズ:(幅)188×(高さ)52×(奥行き)173mm
  • 本体質量:855g
※ケーブル・丸型端子・バッテリーターミナルなどは、別途ご用意ください。

※仕様及び外観は改良のため予告なく変更される場合がありますので、最新情報はメーカーページ等にてご確認ください。
