鉄道模型教室 テーブルの上で楽しむNゲージ パート2(トミックス ミニ鉄道模型運転セット編)

テーブルの上で楽しむNゲージ パート2
 ご好評につき第2弾! テーブルの上で楽しむNゲージ。カトーの「ユニトラックコンパクト」に引き続き、今回は、トミックスから発売されている「ミニ鉄道模型運転セット」をレポート! さっそく、ミニカーブレールを通過できる車両を用意して、テーブルの上で走らせてみることにしましょう。

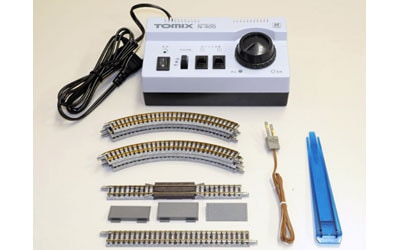

トミックスのミニ鉄道模型運転セットです
 セット内容は、レール(140ミリの直線線路と半径140ミリの曲線線路・ミニカーブレール)、パワーユニット(電源)、DCフィーダー(電源コード)、リレーラー、取扱説明書です。運転に必要なものが全て揃っているので、ミニカーブレールを通過できる車両を用意すれば、すぐに鉄道模型を走らせる事ができます。

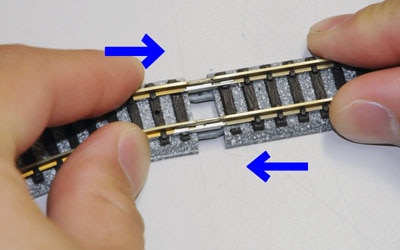

まずはレールをつなぎます
 レールの裏側には「S140」「S140-RE」「C140-60」といった記号があるので、説明書を参考にしてテーブルの上に並べていきます。レールは平らな場所に置いて、水平に、まっすぐつなぎましょう。このとき、ジョイナー(レール同士をつなげる金属)が曲がっていないか注意します。

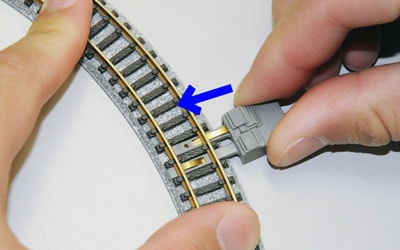

DCフィーダーをつなぎます
 レールをつなぎ終わったら、DCフィーダーをレールのジョイナー差し込み口につなぎます。差し込み口は、各レールに用意されているのでどこでも構いませんが、今回はレイアウト右下のカーブレールに接続しています。

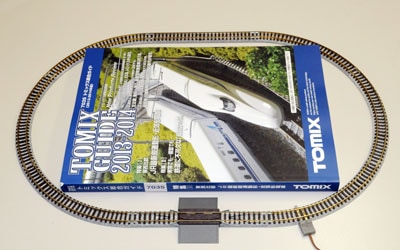

基本レイアウトの完成です
 組み立てると、約280ミリ×420ミリの小判型レイアウトになります。A4サイズのトミックスのカタログが内側に収まるくらいで、ほぼA3のサイズです。

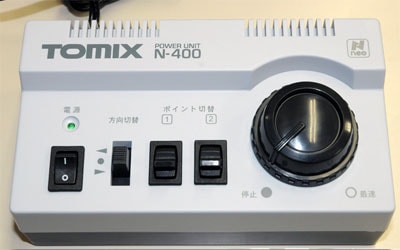

付属のパワーパック「N-400」です
 入門用でありながら、電動ポイント切替スイッチが用意されているのが特徴です。最大12V 0.4Aの出力があります。ACアダプターを必要とせず、家庭用コンセントから電源を取ります。

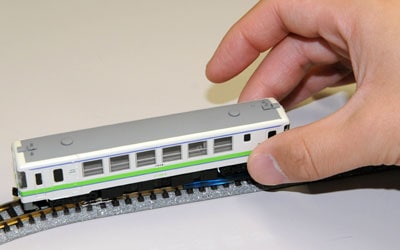

付属のリレーラーで車両を載せます
 車両を付属のリレーラーを使用してレールに載せます。今回用意した車両は(N) 92148 JR北海道 キハ130形 一般形気動車です。ミニカーブレールを通過できる車両です。

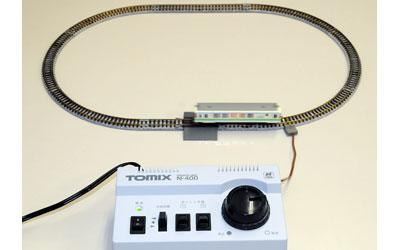

パワーパックの電源ON
 パワーパックの電源を入れたら、方向切替スイッチを切り替えて(今回は上側)、スピードコントロールダイヤルをゆっくり回して走行させてみましょう。急カーブの線路なのでスピードの上げすぎで脱線しないように注意します。 (動画はこちら

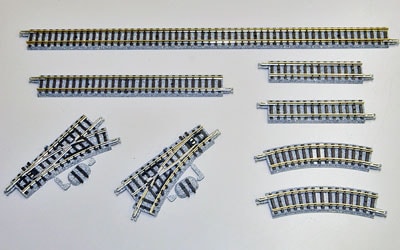

ミニレールセットポイントセットです
 次に、ミニレールセットにポイントセットを組み込んだ発展例をご紹介しましょう。セット内容は小形の手動ポイントが左右1組と必要なレール(280ミリ・140ミリ・70ミリの直線線路・半径140ミリの曲線線路)です。

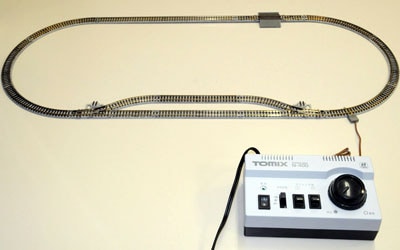

待避線のあるレイアウト
 まずは行き違いのできる待避線を組み立ててみました。レイアウト寸法は約280ミリ×700ミリです。(動画はこちら

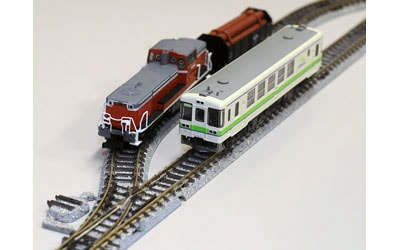

行き違い走行も可能
 行き違い用に(N) 2222 国鉄 DE10形1000番台 ディーゼル機関車と貨車(N) 2726 国鉄(JR貨物)トラ145000形 無蓋車 木材付)を用意してみました。

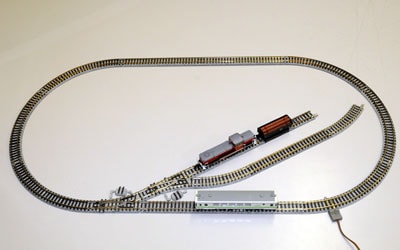

引き込み線のあるレイアウトです
 同じ線路の組み合わせを使って円周線路の内側に引き込み線を作る事もできます。簡易ですが、貨物ヤードっぽくなりました。レイアウト寸法は約280ミリ×560ミリです。(動画はこちら

付属のポイント線路です
 このセットに付属のポイント線路は手動切替式。ポイントの切替ノブを操作して列車の進行方向を切り替えます。引き込み線の列車入れ替え運転は結構操作が煩雑になりますので、パーツを追加してポイントを電動化させてみることにしました。 (動画はこちら

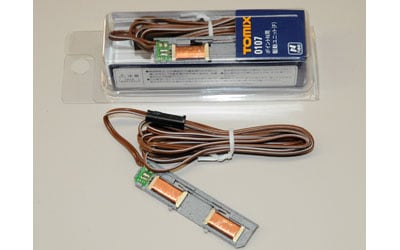

ポイントN用駆動ユニットです
 (N) 0107 ファイントラック・ポイントN用駆動ユニットです。トミックスのNEOのマークのついた手動ポイントを電動で駆動させることができます。今回はポイントが2台ありますので2個用意しました。

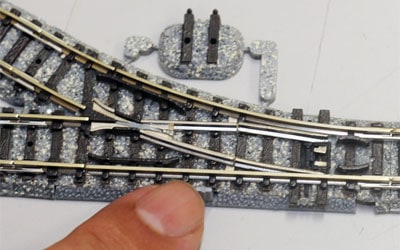

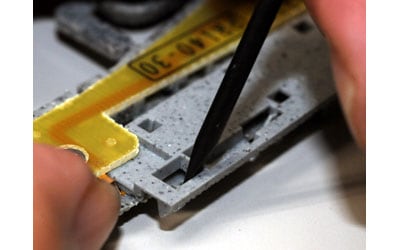

ダミーの駆動ユニットを取り外します
 さっそく交換してみましょう。ポイントを裏返して、ダミーで取り付けられている駆動ユニットの端にドライバーを引っかけて取り外します。

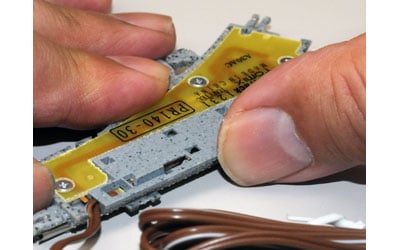

駆動ユニットを差し込みます
 空いたスペースに今回用意した駆動ユニットを差し込みます。簡単に交換できますが、コイルおよびコイル線は大変細いので傷つけないように気をつけましょう。

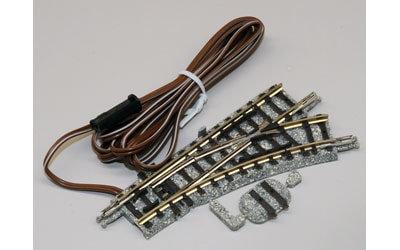

取り付け完了です
 ポイント線路に駆動ユニットを取り付けた状態です。ではレイアウトに組み込みましょう。

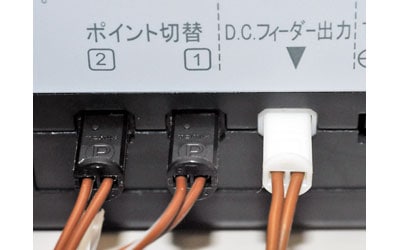

「ポイント切替」のコネクターにコードを接続
 駆動ユニットのコードをパワーパック「N-400」背面の「ポイント切替」のコネクターにそれぞれ差し込みます。コネクターに刻印された「P」の文字が上にくるようにします。

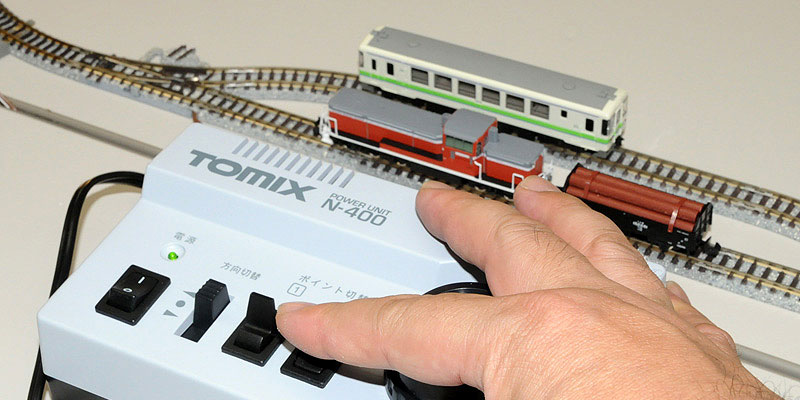

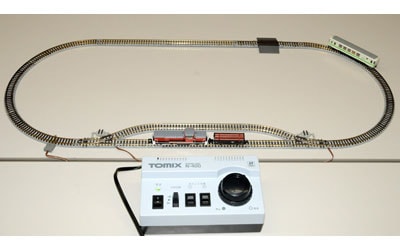

パワーパックの切替スイッチを操作
 ポイントをレイアウトに組み込んだら、パワーパックの切替スイッチからポイントをコントロールしましょう。手元で操作できるようになったので運転が快適になりました。(動画はこちら







 いかがでしょうか。前回のカトー編に引き続き、テーブルの上で楽しむNゲージ(トミックス編)レポートいたしました。鉄道模型を始めたいけど、レイアウトの設置スペースに余裕がない・・・とためらわれていたお客様にとって、導入の参考になれば幸いです。小半径のため、通過できるNゲージ車両は限られますが、元々コンパクトなBトレインショーティーの車両を動力(Nゲージ)化して遊ぶのにぴったりですね。

■ご注意点

今回ご案内したレイアウトの曲線半径は140ミリで、通過できる車両が限られます。
トミックス製の半径140ミリの曲線(ミニカーブレール)を通過できる車両については、メーカーホームページで確認願います。

2014. 1.17.公開(J-鉄道部
