はじめよう DIY - 第3回 レンチ・スパナの種類と選び方 -

  • バックナンバー

はじめよう DIY - 第3回 レンチ・スパナ編 -

[2018.9.25]

DIYが静かなブームです。雑誌やメディアでも特集が組まれることも多くなりました。せっかくだから、良い道具をそろえてDIYを楽しみたい。でも何から手を出していいかわからないという方も多いのではないでしょうか?
そこで、このページでは道具や工具の名称とその意味をアドバイス! ぜひ、道具をそろえて、世界でひとつだけの手作りアイテムを作ってみませんか?

第3回目は、ボルト・ナットなどの取り付け、取り外し作業に使用する「レンチ・スパナ」をご紹介いたします。

資料提供:トラスコ中山株式会社

ラチェットレンチ

ラチェットレンチ

●ボルトやナットを連続的に回すことができる工具です。
●ボルト・ナットの締め付けや取り外しに使われます。ソケット部にギアを設けていますので連続的に回すことができます。
ソケットとハンドルが一体になっており、ソケット落下の危険がないので高所作業時に最適です。

両口ラチェットレンチ

両口ラチェットレンチ

●異なるソケットサイズで作業効率が上がります。

片口ラチェットレンチ

片口ラチェットレンチ

●締め・緩めがスピーディーにできます。

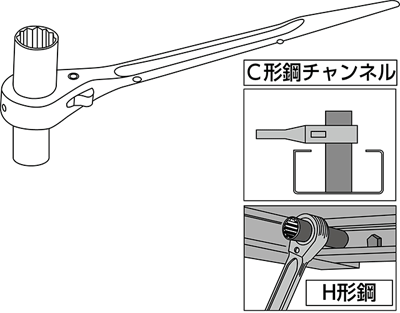

ロングソケットラチェットレンチ

ロングソケットラチェットレンチ

●サイズの長いソケットが両側に出ています。C形鋼・H形鋼チャンネル・アングルなどの深い凹部やナット締付時にボルトが長く出ている時などに便利です。

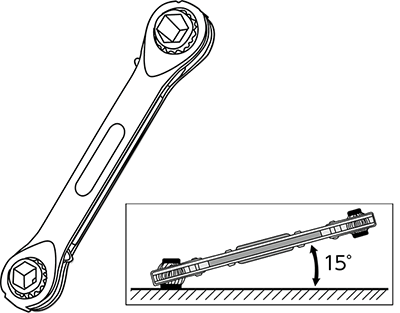

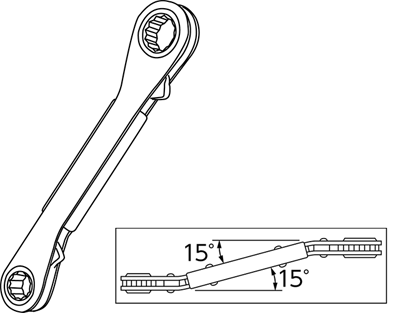

板ラチェットレンチ(ベントタイプ)

板ラチェットレンチ(ベントタイプ)

●15°曲がったタイプです。
●1丁で2サイズのものと4サイズのものがあります。

板ラチェットレンチ(ユニバーサル)

板ラチェットレンチ(ユニバーサル)

●首振動角度15°で自由に角度を変えながら使用できます。
●1丁で2サイズのものと4サイズのものがあります。

ラチェットレンチ 一覧はこちら 板ラチェットレンチ 一覧はこちら


めがねレンチ

めがねレンチ

●六角ボルト・ナットを強固に回す工具です。
●ボルト・ナットの六角部を全周に力を加えて回すので、ボルト・ナットを傷めず、大きな力で回すことができます。
インパクトレンチ

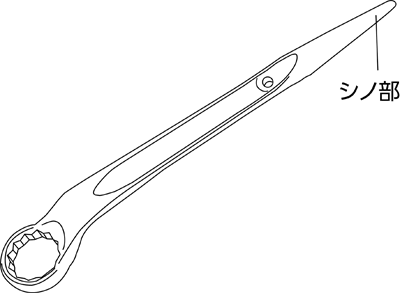

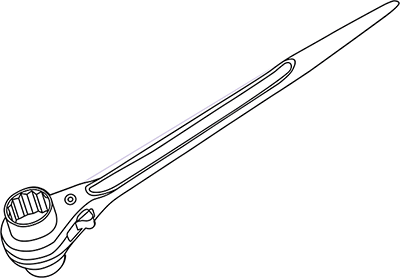

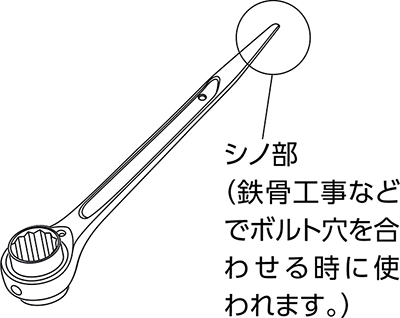

シノ付きめがねレンチ

シノ付きめがねレンチ

●柄尻がシノ状(円錐状)です。組立めがねレンチとも呼ばれ、対辺寸法が17mmから55mmまでの15サイズほどがあります。

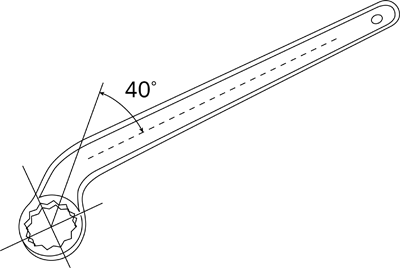

片口めがねレンチ

片口めがねレンチ

●これは普通のめがねレンチと違って、柄が上下方向に曲がっておらず、口だけが角度を持っているので使う場所によっては大変便利です。

打撃めがねレンチ

打撃めがねレンチ

●柄の後部に打撃部があり、ここをハンマーで打撃して回転を与えるもので、大型のボルト・ナットやサビ付いたりしたものなど、大きな力を必要とする時に使用します。

めがねレンチ 一覧はこちら

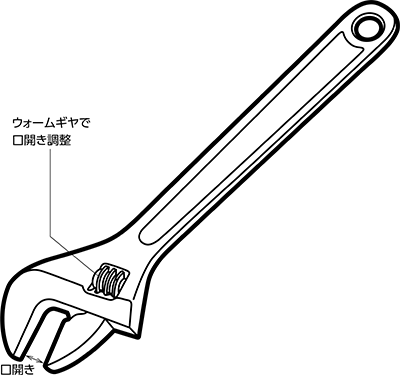

モンキーレンチ

モンキーレンチ

●ひとつで複数サイズのボルトやナットを締めたり緩めたりできる工具で。
●ボルトやナットのサイズに合わせて使用することができます。
●口の角度は15°と23°の2種類があります。
●移動アゴのため、サビたボルトなどを回すのには不向きです。また、アゴが厚いため狭いところでの作業には使用できません。

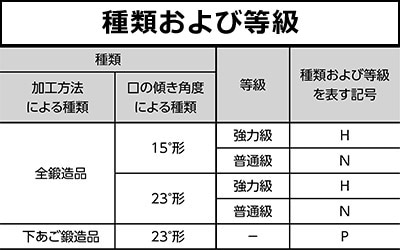

  • 種類および等級
  • モンキーレンチの使い方
モンキーレンチ 一覧はこちら

スパナ

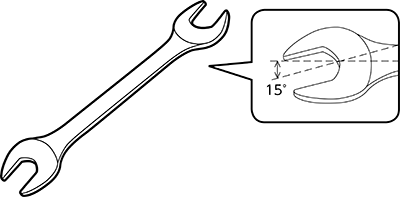

両口スパナ

両口スパナ

●ボルトやナットの二面幅面(平行になっている二面)をくわえて、締め付け、緩めを行います。頭部の形状は丸形とやり形があり、やり形は丸形より先端が細く、より狭い場所で使いやすくなっています。


スパナ 一覧はこちら

引掛けスパナ(フックスパナ)

引掛けスパナ(フックスパナ)

●丸ナット、軸受け用ナットの取り付け、取り外し作業に使用します。先端部のフックと、あごの2点でナットに接しながら回せるので、力をかけやすくなっています。

調整式引掛けスパナ

調整式引掛けスパナ

●スライドを動かすことでより広範囲の直径に対応することができます。

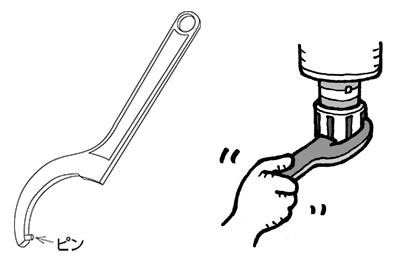

引掛けピンスパナ

引掛けピンスパナ

●先端部のピンとあごの2点でナットに接しながら回せるので、力をかけやすくなっています。
●丸ナットの受ける部分(かかる形状)が丸穴の場合に使用します。

引掛けスパナ 一覧はこちら

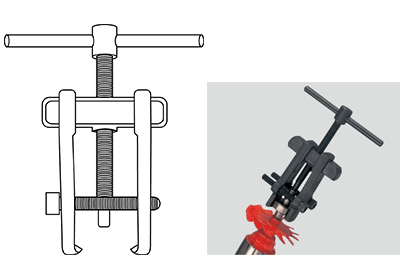

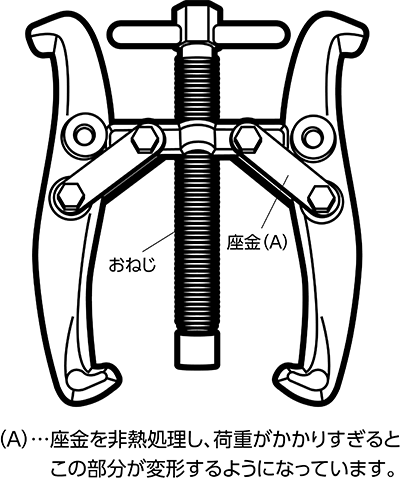

ギヤプーラ / ベアリングプーラ

ギヤプーラ / ベアリングプーラ

●機械産業などのギヤ・プーリ・ベアリングを引き抜く専用工具です。
●おねじの軸力を利用しているため、小さな操作力で大きな引抜力を得ることができます。

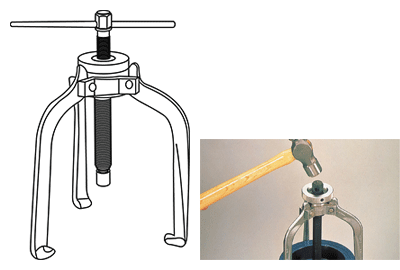

ショックスピードプーラ

ショックスピードプーラ

●おねじ頭部を軽く打撃することにより、軸やプーリなどに振動を与えてねじの操作力を軽減します。打撃しても他の部品に衝撃が加わらず壊れない構造となっています。

ベアリングプーラ

ベアリングプーラ

●自動車(ダイナモ)、電動工具(丸のこ)、家電(クリーナー)のベアリングなどの引き抜き作業に使用します。

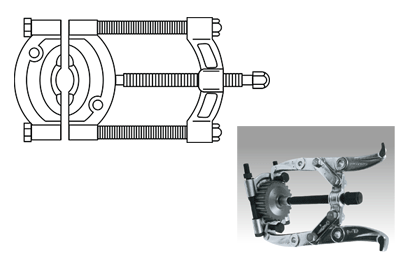

ベアリングセパレータ

ベアリングセパレータ

●ギヤプーラなどでベアリングやギアを取り外す時に用いるアタッチメントです。ギヤプーラの爪では引っかけることのできない、すき間の狭い場所にも使用できて便利です。

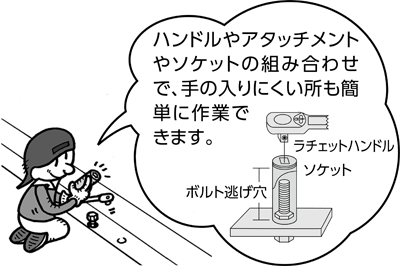

ソケット

ソケットレンチ用ソケット

ソケットレンチ用ソケット

●ボックス状になっていて、完全にボルトやナットを抱き込んだ状態で使用するので、スパナやモンキーレンチよりも、締めたり緩めたりしやすくなっています。

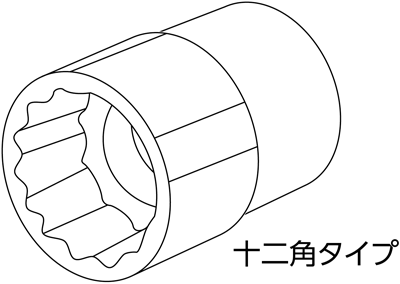

スタンダードタイプ

スタンダードタイプ

●スタンダードタイプのソケットです。六角・十二角・フリーサイズのタイプがあります。

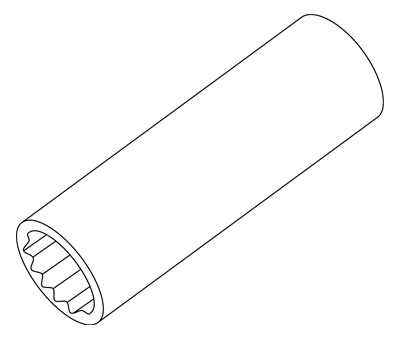

ロングタイプ(ディープ)

ロングタイプ(ディープ)

●スタンダードソケットより全長が長いです。ボルトの逃がし穴が付いているのでディープタイプとも言います。

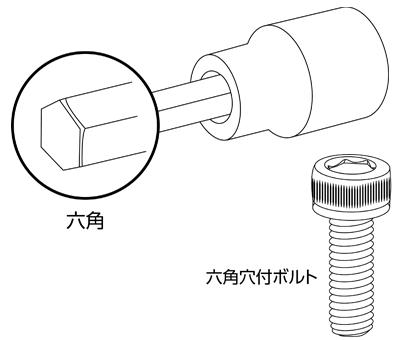

ヘキサゴン用ソケット

ヘキサゴン用ソケット

●六角穴付ボルトを締めたり、緩めたりできます。

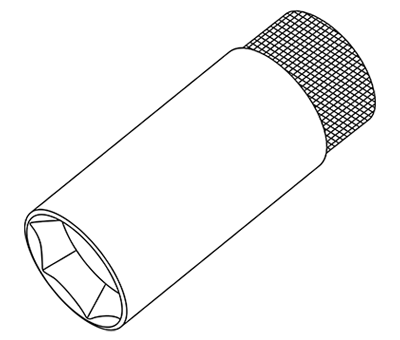

プラグ専用ソケット

プラグ専用ソケット

●車のエンジンの点火プラグ用です。

ソケット 一覧はこちら

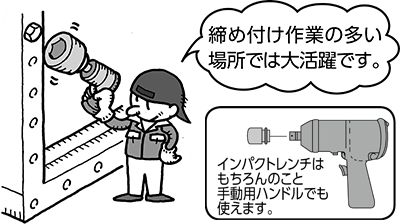

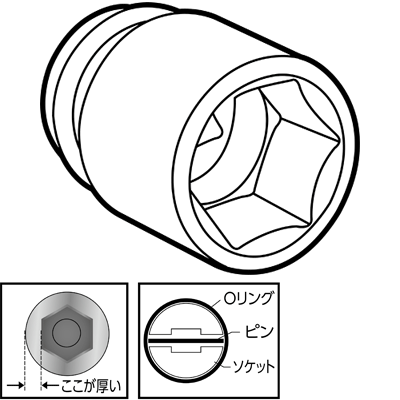

インパクトレンチ用ソケット

インパクトレンチ用ソケット

●インパクトレンチや電動工具に取り付けて、六角ボルト・ナットなどを締めたり緩めたりします。
●動力工具のインパクトレンチは衝撃トルクを発生するので、手動用ソケットに比べて外径が肉厚で強靱性に優れています。

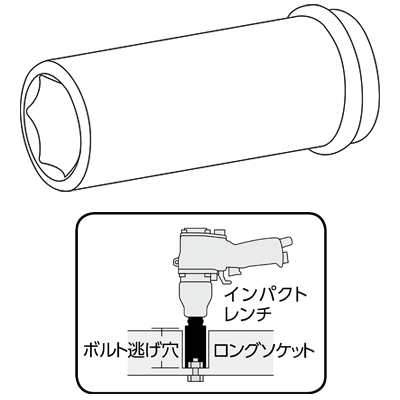

ロングタイプ

ロングタイプ

●様々な作業環境でも使用できるようにスタンダードよりも長く、ボルトの逃がし穴が付いているのでディープタイプとも言います。

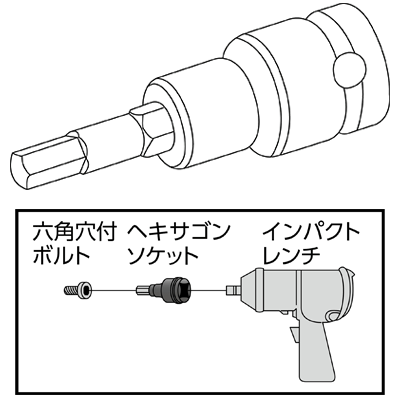

ヘキサゴン用ソケット

ヘキサゴン用ソケット

●六角穴付ボルトを締めたり、緩めたりできます。

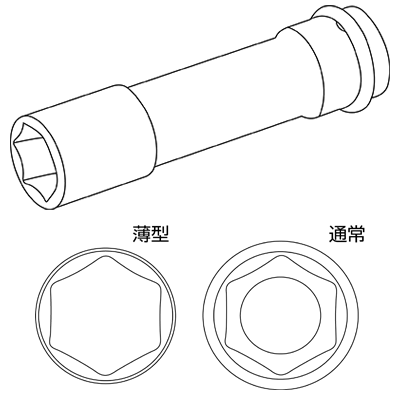

ホイルナット専用薄型ソケット

ホイルナット専用薄型ソケット

●自動車用ホイルナット専用で通常よりも薄いタイプです。

インパクト用ソケット 一覧はこちら

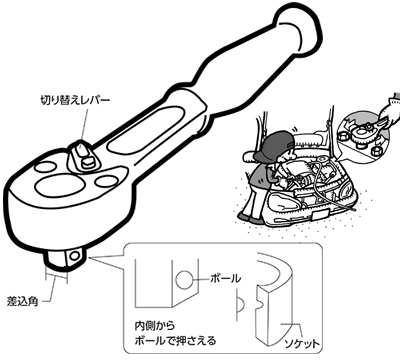

ラチェットハンドル

ラチェットハンドル

●ソケット類を組み合わせ、六角ボルト・ナットなどを締めたり緩めたりする工具です。

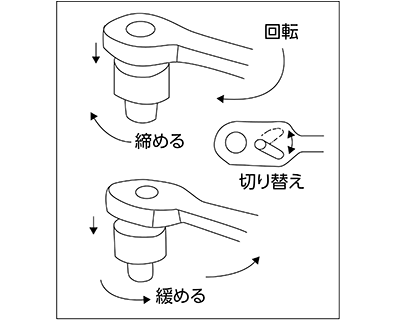

●ハンドルを回転させたり、工具を何度も差し替えなくても、反復させるだけで締め付けができるソケットレンチの代表的なハンドルです。切り替えレバーを切り替えることにより「左回転」「右回転」が手元で操作できます。

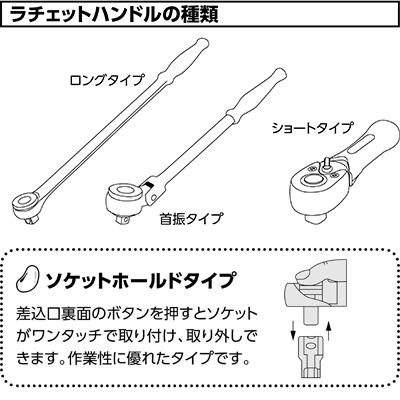

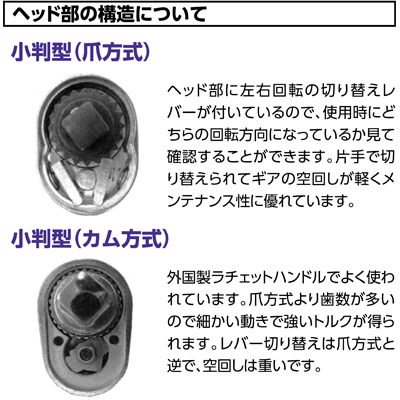

ヘッド部の構造について ラチェットハンドルの種類
ラチェットハンドル 一覧はこちら

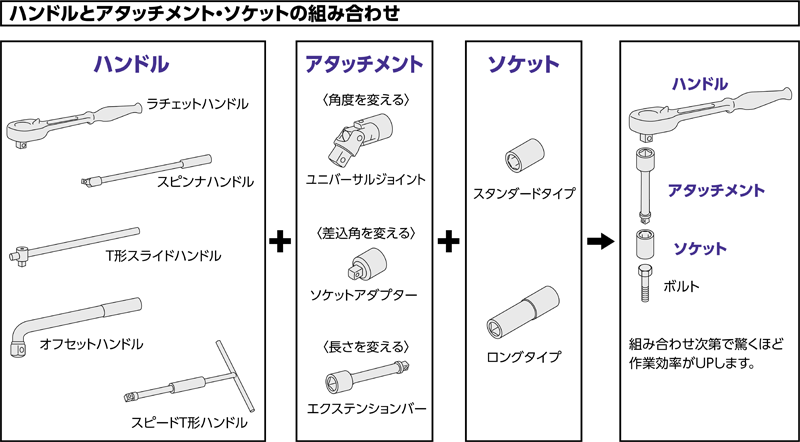

ハンドル / アタッチメント・ソケット

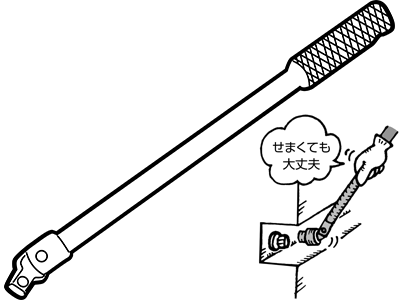

スピンナハンドル

スピンナハンドル

●ソケット類を組み合わせ、六角ボルト・ナットなどを締めたり緩めたりします。
●90°に動く角ドライブが付いていて、仮締めなどは、立てて使用すると早回しができ、横に倒すと強力に締めることができます。
●奥深い箇所の作業や、取り付けたソケットの角度を自由に変えて作業ができます。

スピンナハンドル 一覧はこちら

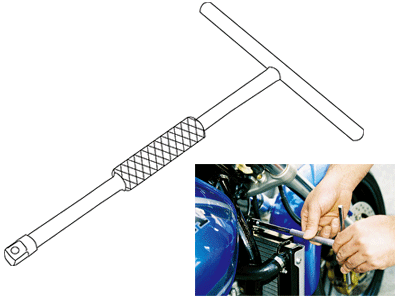

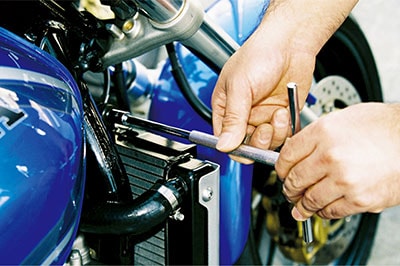

T形ハンドル

T形ハンドル

●T形の先端に角ドライブが付いたハンドルで、早回しに適しています。

T形ハンドル 一覧はこちら

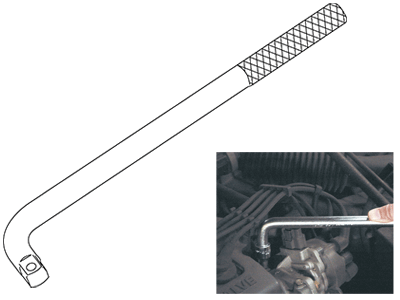

オフセットハンドル

オフセットハンドル

●L形のハンドルで、狭いところでの作業や本締め用として使用します。

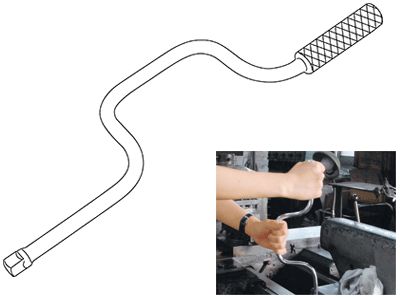

スピーダーハンドル

スピーダーハンドル

●握り部で軽く押し付けながら、片方の手でクランクを回して使う早回し用のハンドルです。

スピーダーハンドル 一覧はこちら

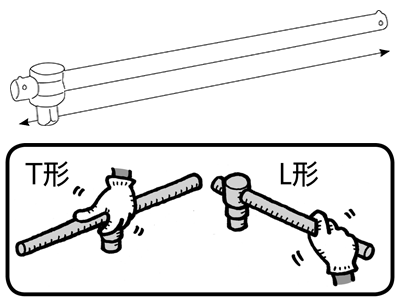

T形スライドハンドル

●スライドする角ドライブが付いていて、位置を調整することでL形やT形レンチとして用途が広がります。

ユニバーサルジョイント

ユニバーサルジョイント

●角度を変えるために使用します。
●直線作業ができない複雑な箇所に使用します。

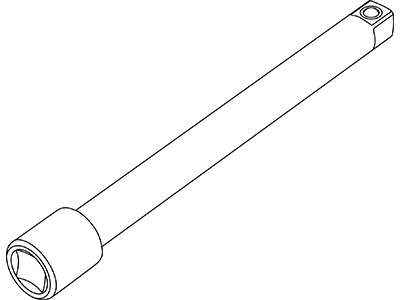

エクステンションバー

エクステンションバー

●長さを変えるために使用します。
●深くて狭い箇所での作業など、ハンドルが操作しにくい時、ソケットを延長させるために使います。

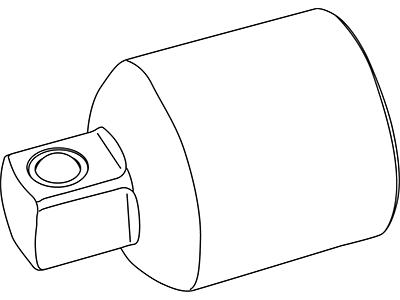

ソケットアダプター

ソケットアダプター

●差込角を変えるために使用します。
●差込角の異なるソケットとハンドルを接続するアダプターです。
