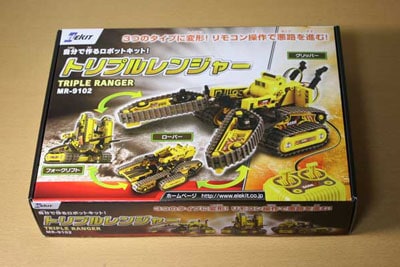

パッケージ

•

• ELEKITのメカ工作ロボキット『トリプルレンジャー』のパッケージです。
  大きめの箱に色んなパーツが詰まっています。
  メカ好き、ロボット好きなら、わくわくさせられますね。

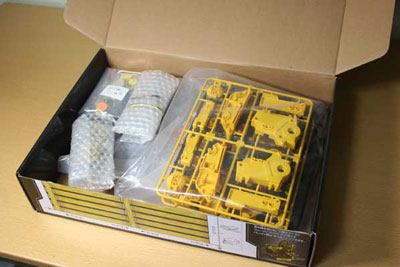

箱を開けます

•

• 箱を開けてパーツを確認します。
  箱の側面にフォークリフトロボット用のパレットが作成できる紙パーツが印刷されています。
  これは後で切り取ることにします。

パーツがぎっしり

•

• 基盤が一つ。
  ネジやギアなどのパーツがあり、プラスチックランナーが計5枚。
  無限軌道とデカールシール、工具はドライバーが1つ付属していました。
  ネジは種類と数が多いので、間違えないよう＆紛失しないよう注意が必要です。

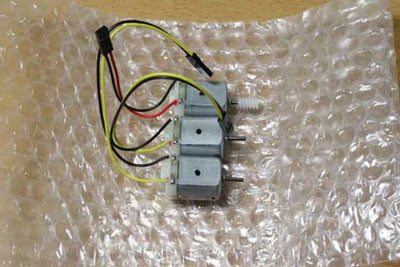

使用するモーター

•

• モーターは3個使用します。
  モーター先端のピニオンギアの取り付けにハンマーが別途必要となります。

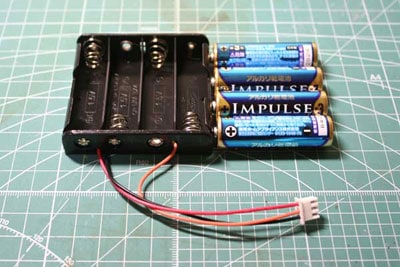

電池を用意

•

• コントローラーを組み立てる前に単3乾電池4本（別売）を用意します。

コントローラーのパーツです

•

• パーツを切り出し、電池ボックスを組み合わせます。

配線を引き出します

•

• 配線が後ろから出るように電池ボックスを納めます。

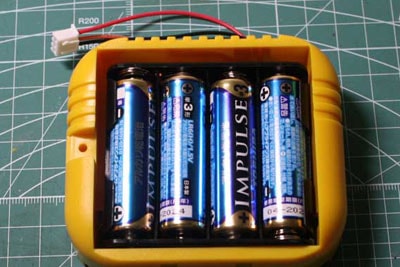

組み上がった電池ボックス

•

• 電池ボックスを組み合わせたコントローラーの半分が出来ました。
  ＋と−を間違えないように電池を入れます。

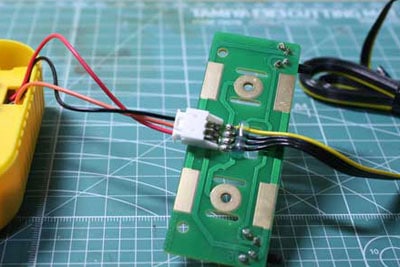

コネクターを差し込む

•

• 先ほど、後ろから通した配線のコネクターを基盤に差し込みます。
  きちんと接続されていることをチェックします。

配線をまとめます

•

• コントローラーの中で配線がバラバラにならないように、隙間に通します。
  これで、まとまります。

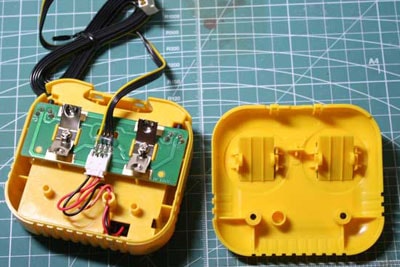

ほぼ組み上がりました

•

• 電池ボックスと基盤を組み込みました。
  あとは右のスイッチを組み込んだカバーを被せて、ネジで固定したら完成です。

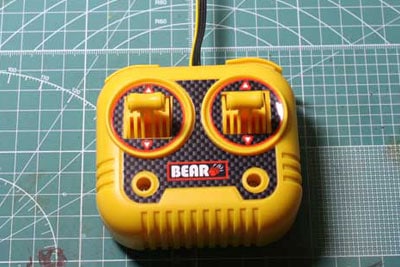

コントローラーの完成

•

• 完成しました！
  スイッチが上下に動くか、隙間が空いていないかチェックしましょう。

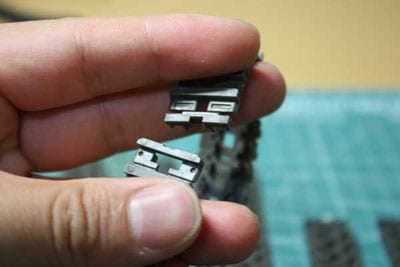

無限軌道の作成

•

• トリプルレンジャーのクローラーを作成します。
  まずは無限軌道です。
  切り離して、端と端を繋ぐのですが、少し難しいです。

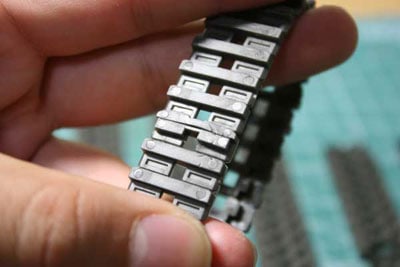

つながりました

•

• 下から潜らせて、もう片一方を曲げて押し込みます。
  小さな「くの字」にして抜けたら広げる形です。

ピニオンギアの取り付け

•

• 小さなモーターシャフトの先にピニオンギアを置き、上からハンマーで叩いて、取り付けます。
  叩く際はそれほど力を入れなくて大丈夫でした。

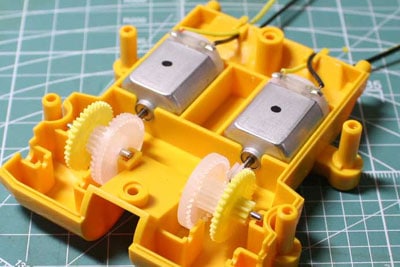

ベースモジュールの組み立て

•

• ベースモジュールを用意して、先ほどのモーターを2個、さらにギアを設置します。

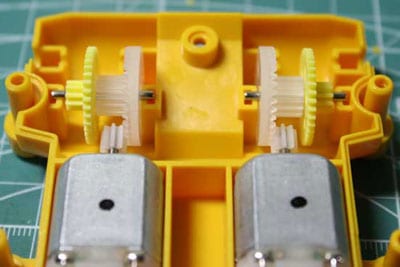

ギアをチェックします

•

• モーターのギアが次のギアへと力を伝達します。
  上手く動くように、それぞれギアの向きには注意です。

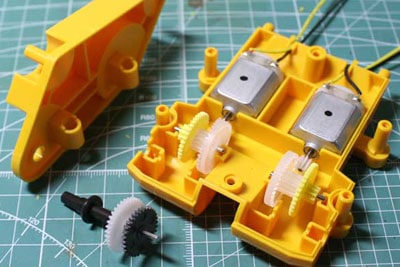

さらにギアを加えます

•

• 次に内のギアから外のギアへと伝達される部位を作成します。

無限軌道につながります

•

• 内側の黄色のギアと外側の黒色のギアを組み合わせて、モーターの駆動を伝えます。
  これで、無限軌道が廻る仕組みです。

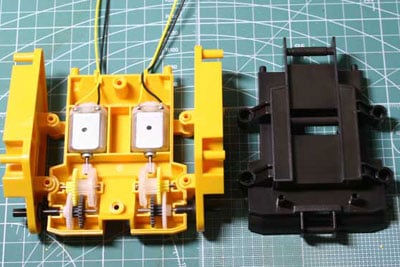

ボックスを閉じます

•

• メインボディのモジュールボックスを閉じます。

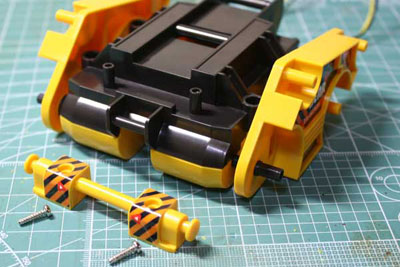

外装パーツの取り付け

•

• 細かい外装パーツを取り付けます。

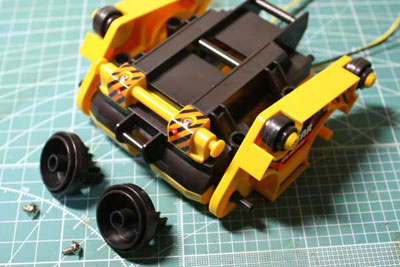

パーツを足します

•

• 側面にどんどんパーツを取り付けていきます。

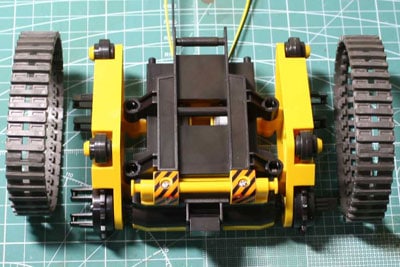

無限軌道の取り付け

•

• 　最後に無限軌道です。

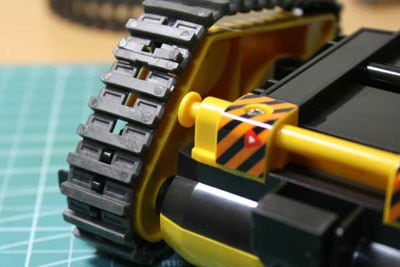

動きをチェック

•

• きちんと出っ張りに無限軌道がはまっているか確認です。

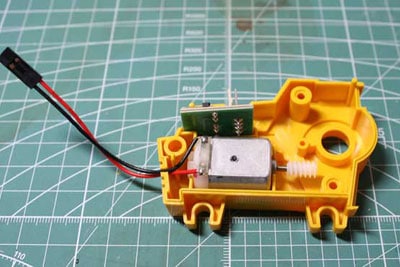

ギアボックスモジュールの組み立て

•

• ギアボックスモジュールの作成です。
  ギアボックスにモーターと基盤を差し込んで取り付けます。

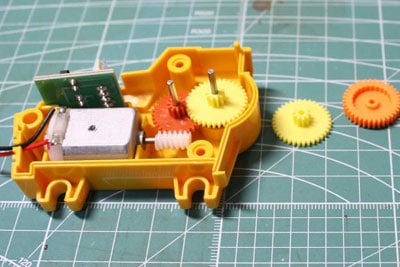

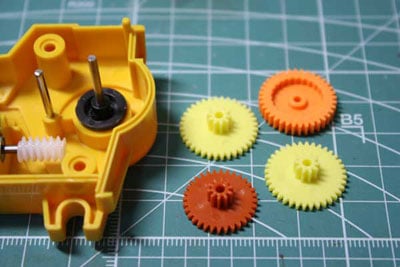

ギアの取り付け

•

• 4枚のギアを組み合わせていきます。
  それぞれ色が違いますので、説明書を確認して組み上げて下さい。

動きを確認

•

• モーターから順次ギアへ動力が伝達されます。

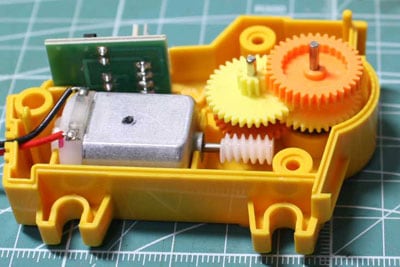

組み上がりはこちら

•

• 最後は画像のように4枚のギアが組み合わさります。

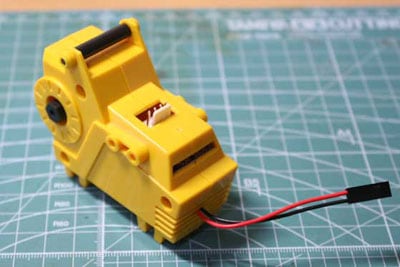

ギアボックスモジュールが完成

•

• ギアボックスが組み上がりました。

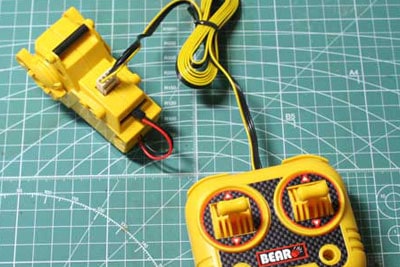

コントローラーとギアボックスを接続

•

• コントローラーと繋げ、これが動力を伝達するメインのパーツになります。
  コントローラーを動かしてみて、ちゃんと動作するか確認してください。

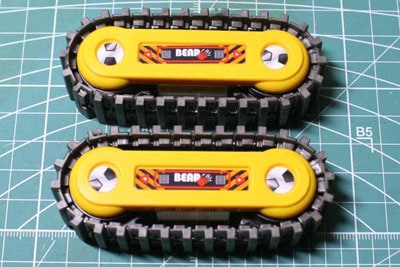

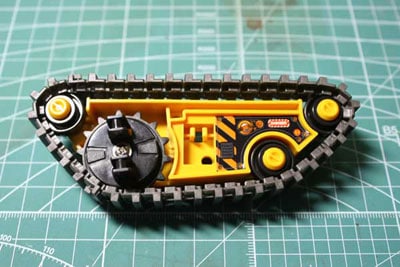

前方モジュール

•

• 次に左右の前方モジュールを作成しました。
  前方のモジュールがグリッパーロボでは掴む部位。
  フォークリフトだと上下に作動する部位となります。

中間モジュール

•

• 前後を繋げる中間モジュールです。

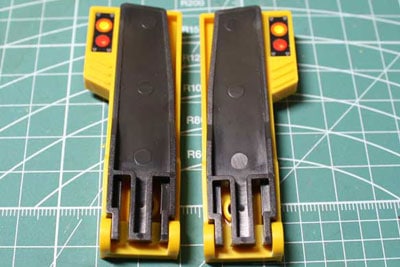

フォークモジュール

•

• フォークリフトの爪に当たる部位でフォークモジュールです。

パーツレベルで完成です

•

• 全てのパーツが組み上がりました。
  あとはそれぞれの遊ぶ形態へ組み込んでいきます。

ローバーロボット

•

• 【形態その1】段差を乗り越えるのが得意な「ローバーロボット」が完成。
  前方のモジュールと後方のメインボディをアームやリンクモジュールを使い、中間モジュールで繋げます。

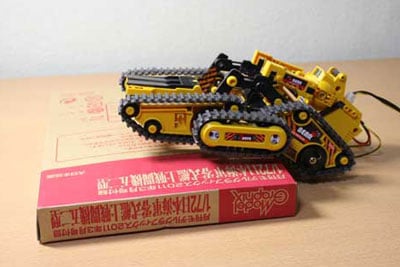

段差を乗り越えます

•

• 前のクローラーを操作で持ち上げることが出来ますので、段差を乗り越えることが得意です。

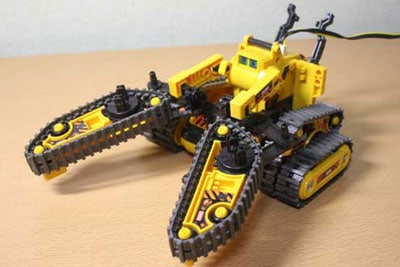

グリッパーロボ

•

• 【形態その2】挟むことが得意な「グリッパーロボット」です。
  今度は中間モジュールが挟みになります。
  アームとリンクを繋げる時、パーツが固いので、変更はかなり大変です。

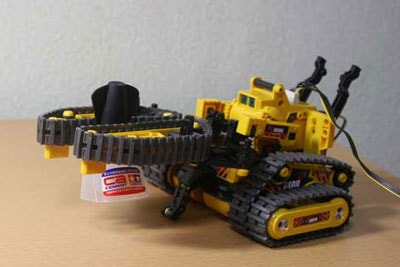

挟みこめます

•

• 小さなもの、軽いものなら前進して掴む事が出来ました。
  上手くつかめばそのまま進んだり、後進したりも出来ます。

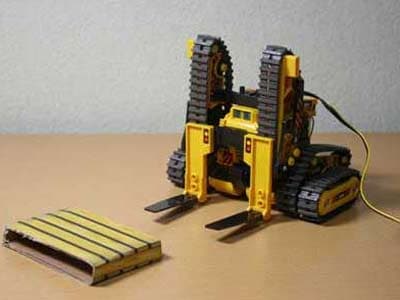

フォークリフトロボット

•

• 【形態その3】「フォークリフトロボット」です。
  中間モジュールは立てて、フォークモジュールを組み込みます。
  そして後ろからリンクモジュールを組み込めば、完成です。

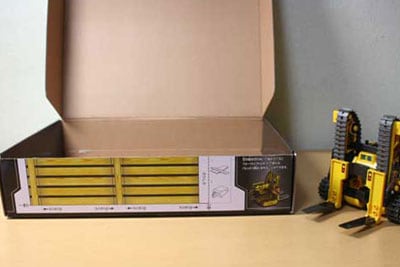

紙パレットの組み立て

•

• パッケージ側面にパレットが描かれています。
  こちらを切り抜くことで、フォークリフトロボットで使えるパレットが出来ます。

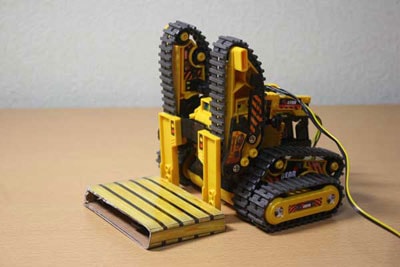

パレットにフォークを差し込む

•

• パレットにフォークを差し込み、上げる。
  または下ろしたり、移動させたりと思いのままに動かすことが出来ます。

パレットは1枚だけです

•

• パレットが複数あれば、複数積んで遊べるのですが、ここはボール紙を用意して、自作すると面白いかもしれません。
